Клапан предохранительный УФ 55105-025

Под заказ

Этикетка

Клапан предохранительный УФ 55105-025 предназначен для защиты оборудования от превышения давления рабочей среды сверх допустимого.

Технические характеристики
Обозначение	Номин. диаметр, DN, мм	Давление настройки Рн, МПа	Давление полного открытия Рп.о., МПа	Давление закрытия Рз., МПа	Температура рабочей среды Т,°С	Размеры, мм						Масса, кг
						D	D1	L	L1	H	H1
УФ 55105-025 17Б5бк	2,5	0,1 - 0,2	1,15 Рн	0,8 Рн	225	25	36	115	50	281	70	2,5
- 01 17Б5бк1		0,2 - 0,4
- 02 17Б5бк1		0,4 - 0,8
- 03 17Б5бк1		0,8 - 1,6
- 04 17Б5бк1		0,1 - 0,2
- 05 17Б5бк1		0,2 - 0,4
- 06 17Б5бк1		0,4 - 0,8
- 07 17Б5бк1		0,8 - 1,6

Установочное положение на трубопроводе - вертикальное, колпаком вверх.

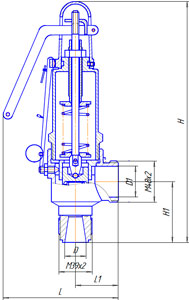

Рис.1. Габаритный чертеж клапана предохранительного УФ 55105-025
