Микросхемы Б140УД17А-1, Б140УД17А-2, Б140УД17Б-2, КБ140УД17А-2
Под заказ
Связаться с менеджером
Полупроводниковые интегральные безкорпусные микросхемы Б140УД17А-1, Б140УД17А-2, Б140УД17Б-2, КБ140УД17А-2 представляют собой прицизионный операционный усилитель прямого усиления и предназначены для высокоточных устройствизмерительной и аналоговой вычислительной техники.
| Номер контактного гнезда тары | Обозначение вывода | Наименование вывода |
| 1,10 | 1,2 | Балансировка |
| 2 | 3 | Вход инвертирующий |
| 3 | 4 | Вход неинвертирующий |
| 4 | 5 | Напряжение питания минус Ucc |
| 7 | 7 | Вывод |
| 9 | 8 | Напряжение питания Ucc |

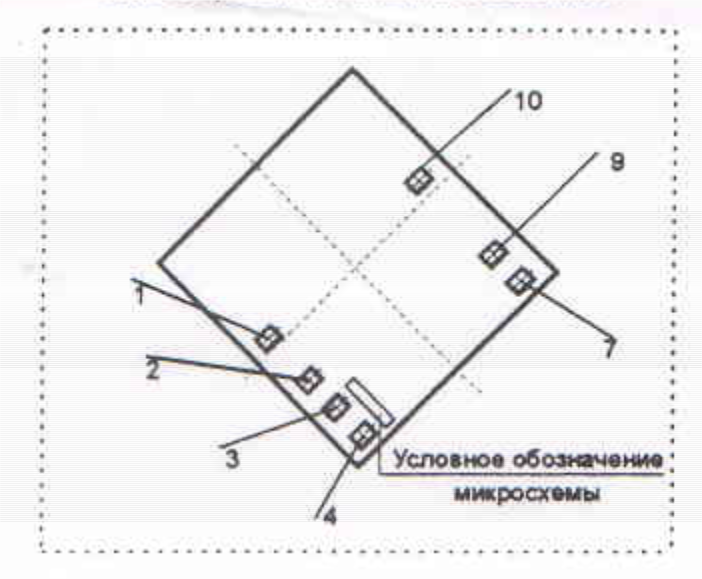

Рис 1- Схема расположения выводом
| Наименование параметра, единица измерения | Буквенное обозначение | Норма | |||
| Б140УД17А-1 | Б140УД17Б-1 | ||||
| не менее | не более | не менее | не более | ||
| Максимальное выходное напряжение, В | U0 max | 12 | -12 | 12 | -12 |
| Напряжени смещения нуля, мкВ | UIO | -25 | 25 | -75 | 75 |
| Входной ток, нА | II | -2 | 2 | -3 | 3 |
| Разность входных токов, нА | II0 | -2 | 2 | -2,8 | 2,8 |
| Ток потребления, мА | ICC | - | 4 | - | 4 |
| Коэффициент усиления напряжения | AU | 300000 | - | 200000 | - |
| Примечание - Режим измерения єлектрических параметров при Ucc = +/-15В, RL =>2 кОм | |||||
Масса не более 0,006г
Габаритный размер микросхемы 2,2 x 2,1
| Наименование | ТУ | Аналог | Описание | Тип | Категория |
| Б140УД17А-1 | бКО.347.569 ТУ | <> | Прецизионный ОУ прямого усиления | Операционные усилители | Микросхема |
| Б140УД17А-2 | бКО.347.569-01 ТУ | <> | Прецизионный ОУ прямого усиления | Операционные усилители | Микросхема |
| Б140УД17Б-2 | бКО.347.569-01 ТУ | <> | Прецизионный ОУ прямого усиления | Операционные усилители | Микросхема |
| КБ140УД17А-2 | бКО.348.672-02 ТУ | OP-07EC | Прецизионный ОУ прямого усиления | Операционные усилители | Микросхема |
