Штепсель УШПЛМ II

Average: 5.3 (3 votes)
Под заказ

Связаться с менеджером

Штепсель УШПЛМ II предназначен для работы в электрических цепях с номинальным напряжением до 36 В и током до 5 А.

Технические характеристики
Параметры Значение
Переходное электрическое сопротивление каждой контактной пары штепсельного разъема :
  • не более 0,004 Ом;
  • не более 0,005 Ом — после 200 сочленений.
Электрическое сопротивление изоляции между токоведущими частями и корпусом, а так же электрическое сопротивление между токоведущими частями:
  • не менее 20 МОм – при нормальных климатических условиях;
  • не менее 2 МОм – при влажности от 95 до 98 %;
  • не менее 5 МОм – при повышенной температуре 220 С;
Контакты штепселя выдерживают электрическую нагрузку при длительном прохождении переменного и постоянного электрического тока до 5 А и напряжения до 36 В.
Масса не более 40 гр

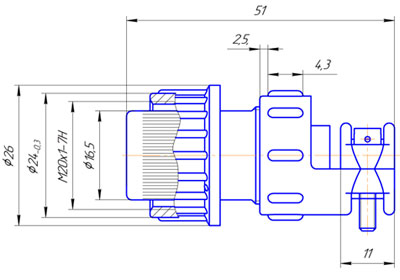

Рис.1. Габаритный чертеж штепселя УШПЛМ II
Рис.1. Габаритный чертеж штепселя УШПЛМ II
